| 高度な技術で高精度に管路位置を計測 |
管路位置計測装置（TUG-NAVI）
本装置は主に、地下に埋設されている埋設管の位置計測、ボーリング孔の変位計測等に用いる管路計測装置です。慣性センサとして小型DTGやMEMSを用いているため、水平、斜め、垂直のあらゆる方向の穿孔形状を高速かつ連続的に、しかも三次元形状として高精度に計測できる画期的な装置です。
DTG：Dynamically Tuned Gyro
MEMS：Micro Electro Mechanical Systems

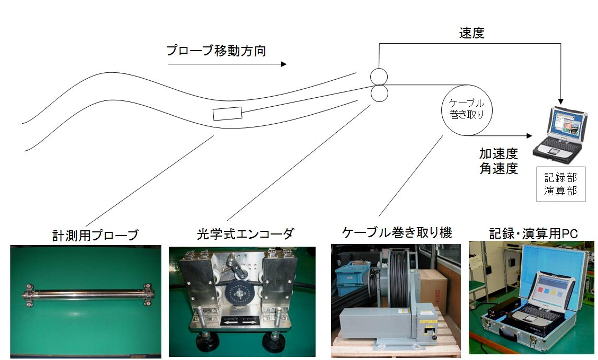

計測システム構成図
|

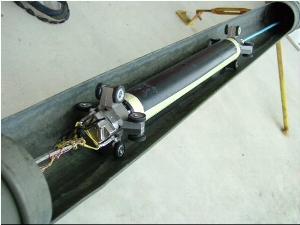

計測走行（センサ部） |

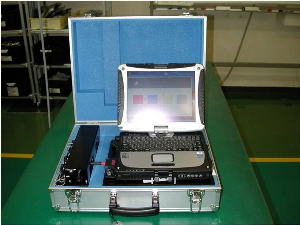

演算部 |
応用分野
人間が直接確認できない海底、地中及び小口径のボアホール形状、変位の計測に最適なシステムです。
◆先進、探査などの各種ボーリング孔計測
◆上下水道、電力、通信、ガス管などの施工管理計測
◆パイブルーフ坑の地盤変位計測
◆掘削工事の山留め施工管理
◆アース・アンカー孔計測
◆各種既設管の維持管理計測
◆油井、坑井などの孔形状、変位計測
諸元
| No. |
項目 |
TAG0010 |
TAG0011 |
TAG0012 |
| 1 |
センサー構成 |
角速度計：DTG 3軸
加速度計：MEMS 3軸 |
角速度計：MEMS 1軸
DTG 2軸
加速度計：MEMS 3軸 |
角速度計：MEMS 3軸
加速度計：MEMS 3軸 |
| 2 |
センサ部 外形・質量 |
外形：φ61×900mm
質量：約8Kg |
外形：φ45×500mm
質量：約3.5Kg |
外形：φ38×580mm
質量：約2.5Kg |
| 3 |
記録部 外形・質量 |
外形：500×400×200mm
質量：約8Kg
|
| 4 |
位置精度（水平穴）
（センサパフォーマンス） |
0.3m rms
（走行距離100m） |
1.0m rms
（走行距離100m） |
10m rms
（走行距離100m） |
質量：ガイド機構等の重さは含まない・
精度：計測時間5分以内。
性能

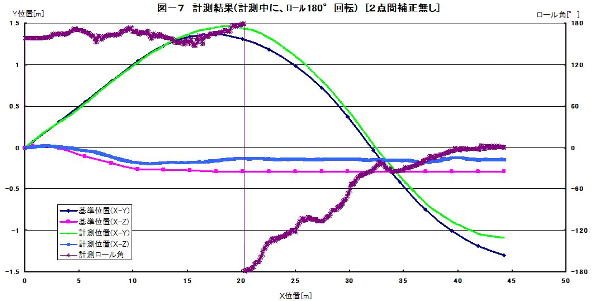

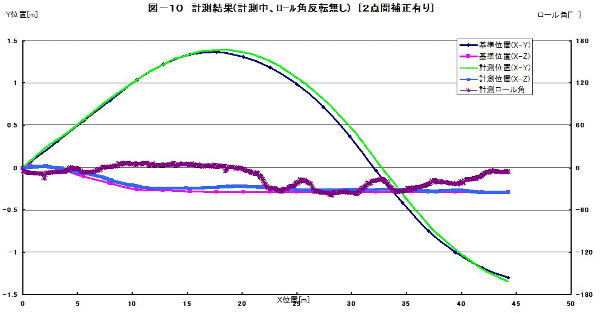

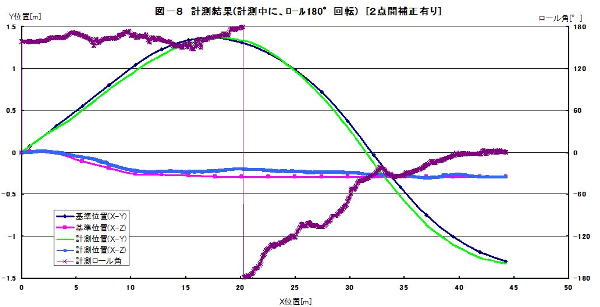

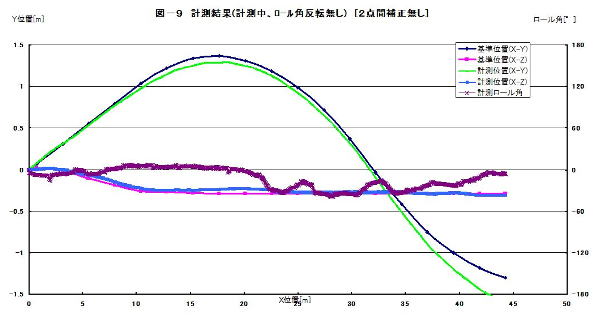

以下は、性能確認のために行ったデータです。

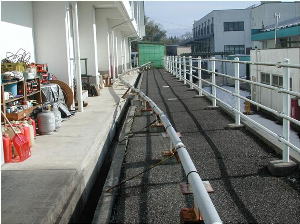

工場内に敷設して検証用管路
長さ ： 約50m |
 |
|
